Il s’agit d’un câble utilisé pour la transmission de données en réseau.
Il permet de connecter votre console, votre décodeur tv ou encore votre ordinateur à une connexion Internet ou à votre réseau.
Il se relie à votre box (routeur FAI) et au périphérique que vous souhaitez connecter.

Le câble Ethernet prend également comme surnom « connexion filaire », puisqu’au contraire du Wi-Fi qui vous permet d’avoir une connexion à Internet sans fil, le câble Ethernet est lui, comme son nom l’indique, le câble qui vous relie à une connexion.
Il en existe une multitude présentant des différences structurelles donc ils sont classés par catégories.

les catégories de câble Ethernet les plus utilisées vont de la catégorie
5e, la catégorie 6, la catégorie 6a ainsi que la catégorie 7 et la
catégorie 8 (surtout pour les serveur de données).

La principale différence est la vitesse de transmission de données qui va de 10Mo/s à 40Go/s.

En outre, il existe aussi des différences en termes de fabrication. Certains câbles Ethernet présentent un blindage (STP,SFTP,FFTP…) tandis que d’autres ne l’ont pas ( UTP). Le blindage permet de réduire le niveau des perturbations électromagnétiques. Cet atout peut s’avérer être utile selon l’emplacement de votre câble (surtout à proximité de prise de courant).

Les différentes catégories de câbles RJ45 :

Cat5e Fréquence < 100 Mhz. Convient pour réseaux personnels, et notamment les accès Internet (y compris haut débit derrière fibre optique).

Cat6 Fréquence < 250 Mhz. Supporte les applications jusqu’à 250 MHz, notamment Gigabit Ethernet. La Cat6 est actuellement la norme la plus répandue.

Grade 3 simple (obsolète depuis 2017) Fréquence < 250 Mhz. Un câble Grade 3 comprend généralement une paire 4 (marron) à 900 MHz et 3 paires de Cat6 (250 Mhz). La paire 4 supporte la télévision TNT ou câble (CATV), mais pas le satellite, le câble supporte le Gigabit. Ce câble est obsolètes depuis 2017. Il est remplacé par le Grade 2 TV : 3 paires à 250 Mhz et une paire à 2 500 Mhz, bon pour le Gigabit et toutes formes de télévision, y compris Sat.

Cat6a Fréquence < 500 Mhz. Supporte les applications jusqu’à 500 MHz, notamment 10Gigabit Ethernet.

Cat7 Fréquence < 600 Mhz. Supporte les applications jusqu’à 600 MHz.

Cat7a Fréquence < 1 200 Mhz. Supporte les applications jusqu’à 1 200 MHz.

Cat8 Fréquence < 1 250 Mhz. Supporte les applications jusqu’à 2 000 MHz.

Grade 3 TV (Grade 3 Sat) Fréquence < 900 / 2 500 Mhz. Le câble Grade 3 TV (Grade 3 Sat) comprend trois paires à 900 Mhz et une paire dédiée vidéo à 2 500 Mhz capable de véhiculer un signal de TV par satellite et bien sûr TNT ou câble (CATV). Pour l’informatique, il autorise le Gigabit avec des connecteurs de Cat6 et le 10Gigabit avec des connecteurs de Cat6a. En conformité avec le guide UTE C90493, la performance est conservée jusqu’à 40 mètres de distance + 5 mètres de cordon. Bref, il véhicule tous les médias VDI (voix, données, images) selon le concept de réseau résidentiel, les prises RJ45 étant ainsi devenues le connecteur universel.

Conducteur (monobrin ou multibrin ?)

Monobrin Solid. Chacun des deux fils constituant une paire torsadée est en cuivre massif. Les câbles monobrins ont une portée d’une centaine de mètres. On les appelle aussi câbles horizontaux.

Multibrin Stranded. Chacun des deux fils constituant une paire torsadée est composé d’une tresse de micro-fils de cuivre, généralement sept. Les câbles multibrin sont plus souples et léger.

Le diamètre des fils est exprimé selon la gauge AWG, unité de mesure particulière : plus la gauge AWG est faible, plus le diamètre des fils est important. Les câbles monobrin sont généralement AWG24 ou 23, 0,51054 ou 0,57404 mm de diamètre. Les câbles multibrin sont généralement AWG26, donc plus fins, 0,40386 mm de diamètre. Cette information figure presque toujours sur la gaine du câble, ainsi que la catégorie, le type de blindage, l’impédance (100 Ohms dans presque tous les cas) et le métrage.

Le choix est simple. Pour les câbles de liaison et notamment ceux qui sont encastrés dans les murs ou dans une goulotte, il faut prendre du câble monobrin, plus solide et performant en termes de débit et d’atténuation. Pour les cordons de raccordement, par exemple entre une prise murale et un ordinateur, ou entre un switch et un panneau de brassage, il faut prendre des câbles multibrins (ou plus simplement des cordons déjà assemblés avec les connecteurs). On peut dire que sauf cas particuliers un câble multibrin ne doit servir qu’à fabriquer des cordons de raccordement, car le câble monobrin est non seulement plus performant, mais aussi plus facile à monter sur des connecteurs femelles. Par contre; utiliser des câbles monobrin pour fabriquer des cordons de raccordement n’est pas une bonne idée car ces câbles sont trop rigides. De plus, les prises RJ45 mâles standard et bon marché sont limitées à AWG24, il est impossible de les monter sur des câbles AWG23 qui nécessitent des prises mâles spéciales et chères.

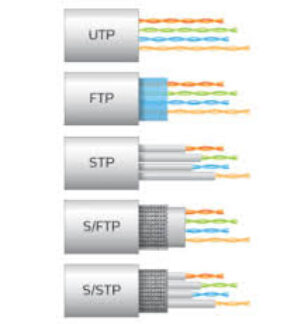

Blindage
UTP (ou U / UTP) Unshielded Twisted Pair. Aucun blindage.

Blindage FTP (F / UTP)
FTP (ou F / UTP) Foiled Twisted Pair. Blindage de la gaine extérieure par un écran en aluminium. C’est le blindage de base, le plus répandu.

Blindage STP (U / FTP)
STP (ou U / FTP) Shielded Twisted Pair. Blindage de chacune des 4 paires par un écran en aluminium, mais la gaine n’est pas blindée.

De nombreux câbles FTP se présentent comme STP, mais ce n’est pas du tout pareil…

SFTP de Cat5 (SF / UTP)
SFTP de Cat5e (ou SF / UTP) Shielded Foiled Twisted Pair. Dans le SFTP de Cat5e, seule la gaine extérieure est blindée. Ce blindage est double (écran d’aluminium plus tresse de cuivre), c’est la meilleure protection disponible en Cat5e, mais les paires ne sont pas blindées individuellement.
Les limites de la Cat5e ne justifient pas le luxe d’un blindage de chaque paire.

FFTP (F / FTP)
FFTP (ou F / FTP) Foiled Foiled Twisted Pair. Blindage à la fois de chacune des paires torsadées par un écran en aluminium et du câble par un écran en aluminium.

SFTP de Cat6 (S / FTP, ou SSTP)
SFTP de Cat6, Cat7 et Cat8 (ou S / FTP, ou SSTP) Shielded Foiled Twisted Pair. Dans le SFTP de Cat6, chacune des paires est blindée par un écran en aluminium, et en plus la gaine extérieure est blindée par une tresse en cuivre étamé. Cette terminologie SFTP prête à confusion, car le SFTP de Cat5e (voir ci-dessus) est différent du SFTP de Cat6.
Pour lever la confusion, certains gardent l’appellation SFTP pour la Cat5 et parlent de SSTP pour les catégories supérieures. L’appellation SSTP pouvant faire croire à une double tresse, il vaut mieux parler de SF / UTP en Cat5 et de S / FTP en Cat6 et supérieur.

U / G3, blindage du Grade 3 TV depuis 04-2019
U / G2 et U / G3 Le blindage des nouveaux câbles Grade 2 TV et Grade 3 TV, apparus respectivement en 2017 et 2019, est particulier. Dans les deux cas c’est la paire 4 (marron) qui véhicule le signal TV. En Grade 3 cette paire est blindée par un écran aluminium dans une tresse en cuivre étamé (double blindage), en Grade 2 par un écran aluminium. En Grade 3 chacune des trois autres paires est blindée par un écran aluminium alors qu’en Grade 2 les trois paires sont sous un mème écran. Dans les deux cas il n’y a pas de blindage général.

Abréviations ISO / IEC 11801 – TP : Twisted Pair (paire torsadée) | U : Unshielded (non blindé) | F : Foil shielding (écran, feuillard) | S : braided Shielding (tresse).

Confusions fréquentes… Les appellations STP, SFTP et SSTP sont peu claires et souvent mal employées.
Nous nous efforçons dans les fiches produits de toujours donner la dénomination double (U / FTP, SF / UTP, S / FTP, etc.) qui est la seule logique.

LSZH (sans halogène)
Les câbles sans halogène ne dégagent pas de fumées corrosives quand ils brûlent. Cette norme LSZH (Low Smoke Zero Halogene) est obligatoire dans de nombreuses installations professionnelles mais inutile en résidentiel.

La qualité du connecteur (également appelé noyau, embase, etc.) doit être en cohérence avec celle du câble : un câble Cat5e UTP se contente d’un connecteur Cat5e non blindé, mais un câble Cat6a S / FTP doit impérativement être monté avec des connecteurs Cat6a blindés sous peine d’affaiblissement des performances. Les indications de catégorie et de blindage figurent dans les descriptifs de tous les connecteurs commercialisés sur ce site.

Il existe deux normes de câblage : EIA 568 B qui est conseillée car très répandue en Europe, toutefois, EIA 568 A répandue aux États-Unis est aussi possible.

Ci-dessous dans l’ordre le numéro de la broche du connecteur, la couleur du fil pour EIA 568 A et EIA 568 B ainsi que les différents câblages suivant vos besoins :

Norme 568A

1 – Blanc/vert

2 – Vert

3 – Blanc/orange

4 – Bleu

5 – Blanc/bleu

6 – Orange

7 – Blanc/marron

8 – Marron

Norme 568B

1 – Blanc/orange

2 – Orange

3 – Blanc/vert

4 – Bleu

5 – Blanc/bleu

6 – Vert

7 – Blanc/marron

8 – Marron

Monter un câble RJ45 droit

Pour les câbles droits, c’est très simple, il faut suivre le même code couleur de chaque coté du connecteur. Voici comment monter un câble RJ45 selon la couleur des brins :

Norme 568A

1 – Blanc/vert

2 – Vert

3 – Blanc/orange

4 – Bleu

5 – Blanc/bleu

6 – Orange

7 – Blanc/marron

8 – Marron

Norme 568A

1 – Blanc/vert

2 – Vert

3 – Blanc/orange

4 – Bleu

5 – Blanc/bleu

6 – Orange

7 – Blanc/marron

8 – Marron

Norme 568B

1 – Blanc/orange

2 – Orange

3 – Blanc/vert

4 – Bleu

5 – Blanc/bleu

6 – Vert

7 – Blanc/marron

8 – Marron

Norme 568B

1 – Blanc/orange

2 – Orange

3 – Blanc/vert

4 – Bleu

5 – Blanc/bleu

6 – Vert

7 – Blanc/marron

8 – Marron

Monter un câble RJ45 croisé

Le câblage croisé est plus compliqué à réaliser. Dans un câble RJ45, ce sont les paires torsadées de couleur vertes et oranges qui permettent réellement de transporter les données. En reliant les paires vertes et oranges, il est possible d’envoyer des données dans les deux directions sans créer de collision. Il existe deux types de câblage croisé :

1 – Blanc/orange

2 – Orange

3 – Blanc/vert

4 – Bleu

5 – Blanc/bleu

6 – Vert

7 – Blanc/marron

8 – Marron

1 – Blanc/vert

2 – Vert

3 – Blanc/orange

4 – Bleu

5 – Blanc/bleu

6 – Orange

7 – Blanc/marron

8 – Marron

1 – Blanc/orange

2 – Orange

3 – Blanc/vert

4 – Bleu

5 – Blanc/bleu

6 – Vert

7 – Blanc/marron

8 – Marron

1 – Blanc/vert

2 – Vert

3 – Blanc/orange

4 – Marron

5 – Blanc/marron

6 – Orange

7 – Blanc/bleu

8 – Bleu
